Линейно-матричные принтеры

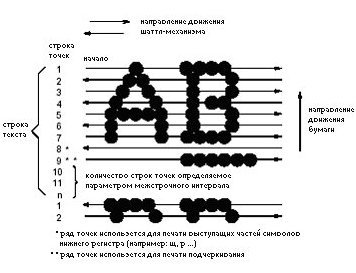

Принтер создает символы и графику печатая набор точек во всю ширину печати. Эта технология называется линейно матричной технологией. Каждый текстовый символ хранится в памяти принтера как набор точек на логической сетке, называемой Матрицей Точек. (см. рис. №1) Чернильные точки наносятся линейкой Маленьких молоточков расположенных на шаттл-механизме, который быстро перемещается в горизонтальной плоскости. Логические элементы принтера делят поток данных для печати на линии и столбцы. Печатающие молотки наносят точки в определенных столбцах одновременно для всей ширины печати, перенося чернила с красящей ленты на бумагу.

Когда шаттл-механизм достигает конечного положения, он меняет направление движения на противоположное, бумага подается на одну линию точек вперед и печатающие молотки наносят на бумагу следующую строку точек. После того, как линия символов напечатана, печатающие молотки останавливаются, и бумага подается на начало первой строки точек следующей строки текста. Количество строк точек, необходимых для разбиения текста (символа) зависит от межстрочного интервала, выбранного пользователем.

Формирование текстовых символов в матричных зависит от шрифта, выбранного пользователем.

Пример №1

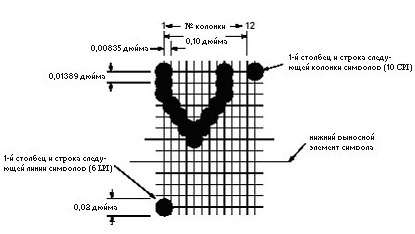

Шрифт Data Processing (DP) при межстрочном интервале 6 линий на дюйм (6 LPI), матрица символа содержит 12 строк точек от верха символа на одной строке до верха символа на следующей строке. (см. рис. 2). При межстрочном расстоянии 8 линий на дюйм (8 LPI) матрица символа содержит 9 строк точек от верха символа на одной строке до верха символа на следующей строке. При межстрочном расстоянии 9 линий на дюйм (9 LPI) матрица символа содержит 8 строк точек от верха символа на одной строке до верха символа на следующей строке, и так далее.

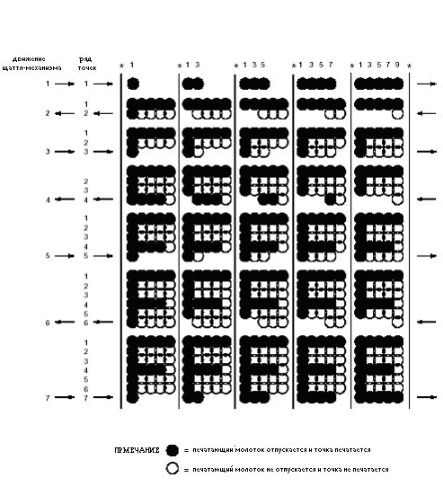

Каждый печатающий молоток формирует более одного символа при движении шаттл-мезанизма. Этот принцип показан на рис. 3.

Поскольку линейно-матричный принтер печатает всю ширину поля печати одновременно, он является более производительным чем матричный принтер, печатающая головка которого печатает последовательно символ за символом. Скорость печати измеряется в линиях на дюйм (LPM) а не в символах в минуту (CPM).

Много различных настроек влияет на скорость печати, одна из главных – выбранный пользователем шрифт. Символы, содержащие атрибуты – жирный шрифт, подчеркнутый шрифт, надстрочный шрифт, подстрочный шрифт, растянутый шрифт, сжатый шрифт – сокращают скорость печати. Однако скорость печати не зависит от ширины области печати.

Скорость печати графики (“режим плоттера”) выражается в дюймах в минуту (inches per minute - IPM).

Способность принтера подавать бумагу вперед и назад позволяет печатать на одной линии с различной плотностью. Это очень полезно при печати форм и текста или текста с различными шрифтами. Использование различной плотности печати и обратной подачи бумаги при печати так же влияет на скорость печати.

Печатающий механизм

Тем не менее принципы линейно-матричной печати легко объяснить. Нанесение точек точно в определенном месте на листе бумаги быстро движущимся шаттл-механизмом требует согласованной работы математики и электроники принтера и печатающего механизма.

Механизм печати линейно-матричного принтера состоит из трех основных частей:
• Шаттл-механизм
• Система подачи красящей ленты
• Система подачи бумаги.
